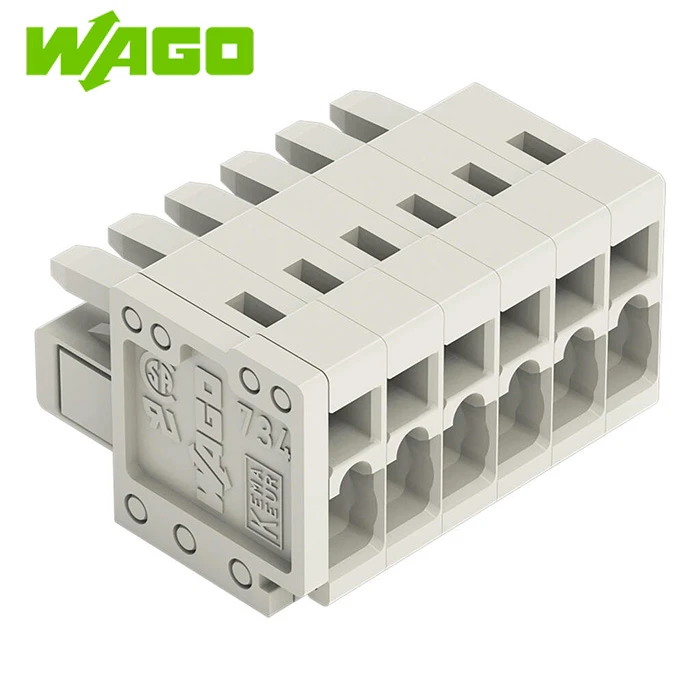

734-104

1 проводимый женский разъем

Отправить запрос

Скачать

Описание

1 проводимый женский разъем; Cage Clamp®; 1,5 мм²; Расстояние между контактами 3,5 мм; 4-полюс; 100% защищен от миморации; 1,50 мм²; светло -серый

Женский разъем/сокет, серия 734, с выходом проводника 0 градусов в заглушку - в направлении

Женский разъем/сокет (номер элемента 734 - 104) обеспечивает бесшовную электрическую установку. Полагайтесь на время - Протестированную надежность при разработке вашего устройства: разъемы PCB предлагают широкий спектр возможностей приложений. Этот женский разъем/гнездо требует утечки изоляции между 6 и 7 мм для соединения проводника. Этот продукт использует технологию Cage CAGE Clamp®. Надежное и техническое обслуживание - Универсальное соединение Cage Cage Cage) позволяет подключать все типы проводников с помощью зажима клетки без необходимости какой -либо предварительной обработки. Следовательно, обжимные перевороты больше не необходимы. Размеры (ширина x высота x глубина) (16,2 x 13,4 x 18,6) мм. В зависимости от типа проводника женский разъем/сокет подходит для разделах проводника - от 0,08 мм² до 1,5 мм². Олово использовалась для контактной поверхности. Этот женский разъем/розетка приводится в действие с использованием инструмента приведения в действие. MCS WAGE - «Система мульти-соединения» содержит в общей сложности семь семей с высотой от 2,5 мм до 10,16 мм и предлагает широкий диапазон возможностей применения с диапазоном поперечного сечения проводника от 0,08 до 25 мм².

Данные подключения

Зажимные единицы	4
Общее количество потенциалов	4
Количество типов соединений	1
Количество уровней	1

Соединение 1

Технология соединения	Клетка зажим^®
Тип приведения	Операционный инструмент
Направление действий 1	Операция параллельно вводу проводника
Направление действий 2	Операция перпендикулярна вводу проводника
Твердый дирижер	0,08… 1,5 мм² / 28… 14 AWG
Fine - проводник	0,08… 1,5 мм² / 28… 14 AWG
Fine - проводник проводник; с изолированным оборотом	0,25… 1,5 мм²
Fine - проводник проводник; с неинтерезолированным оборотом	0,25… 1,5 мм²
Примечание (проводник Cross - раздел)	Заканчивание проводниками 1,5 мм² возможно; Однако диаметр изоляции не допускает зажимных единиц подряд подряд.
Длина полосы	6… 7 мм / 0,24… 0,28 дюйма
Номер полюса	4
Направление ввода проводника к направлению спаривания	0 градусов

Физические данные

Расстояние между штифтами	3,5 мм / 0,138 дюйма
Ширина	16,2 мм / 0,638 дюйма
Высота	13,4 мм / 0,528 дюйма
Глубина	18,6 мм / 0,732 дюйма

Механические данные

Переменное кодирование	Да
Анти - защита от вращения	Да

Подключение - в соединении

Тип контакта (подключаемый разъем)	Женский разъем/розетка
Разъем (тип соединения)	для дирижера
Мимолучение защиты	Да
Подключение без потери между штифтами	Нет
Блокировка подключения - в соединении	никто

Данные материала

Примечание (данные материала)	Информацию о материальных спецификациях можно найти здесь
Цвет	светло -серый
Материальная группа	I
Изоляционный материал (основной корпус)	Полиамид (PA66)
Класс воспламеняемости на UL94	V0
Зажимной весенний материал	Chrome - Nickel Spring Steel (crni)
Контактный материал	Медный сплав
Контакт. Планирование	Олово
Пожарная нагрузка	0,052МДж
Масса	3,2g

Экологические требования

Ограничить диапазон температуры	-60… +100 степень
Температура обработки	-35… +60 степень

Экологические испытания (условия окружающей среды)

Спецификация тестирования Железнодорожные приложения - прокат -запасы - электронное оборудование	DIN EN 50155 (VDE 0115-200): 2022-06
Процедура тестирования Железнодорожные применения - оборудование для каллинга - тесты на амортизации и вибрации	DIN EN 61373 (VDE 0115-0106): 2011-04
Спектр/место установки	Тест жизни обслуживания, категория 1, класс A/B
Функциональный тест с шумом - как вибрация	Тест прошел в соответствии с разделом 8 стандарта
Частота	f₁= 5 hz до f₂= 150 Гц
Ускорение	0,101 г (самый высокий уровень испытаний, используемый для всех оси)
Продолжительность теста на ось	10 мин.
Тестовые направления	X, Y и Z.
Мониторинг для контактных разломов/перерывов	Прошедший
Измерение падения напряжения до и после каждой оси	Прошедший
Смоделированное срок службы службы с помощью повышенных уровней шума - как вибрация	Тест прошел в соответствии со статьей 9 стандарта
Частота	f₁= 5 hz до f₂= 150 Гц
Ускорение	0,572 г (самый высокий уровень испытаний, используемый для всех оси)
Продолжительность теста на ось	5 h
Тестовые направления	X, Y и Z.
Расширенная тестовая область: мониторинг разломов контактов/перерывов	Прошедший
Расширенная тестовая область: измерение падения напряжения до и после каждой оси	Прошедший
Шок -тест	Тест прошел в соответствии со статьей 10 стандарта
Шоковая форма	Наполовину синус
Ускорение	5G (самый высокий уровень испытаний, используемый для всех оси)
Шоковая продолжительность	30 мс
Количество ударов на ось	3 POS. Und 3 Нег.
Тестовые направления	X, Y и Z.
Расширенная тестовая область: мониторинг разломов контактов/перерывов	Прошедший
Расширенная тестовая область: измерение падения напряжения до и после каждой оси	Прошедший
Вибрация и ударное напряжение для оборудования для подвижного запаса	Прошедший

Коммерческие данные

Группа продукта	3 (Мультиконн. система)
ПУ (СПУ)	100 шт
Тип упаковки	коробка
Страна происхождения	Де
Gtin	4044918492478
Таможенный тариф номер	85366990990
