Интегрированный массив Bridgelux® Vesta® серии SE, размеры-до-теплого поколения1 9 мм, с держателем S2

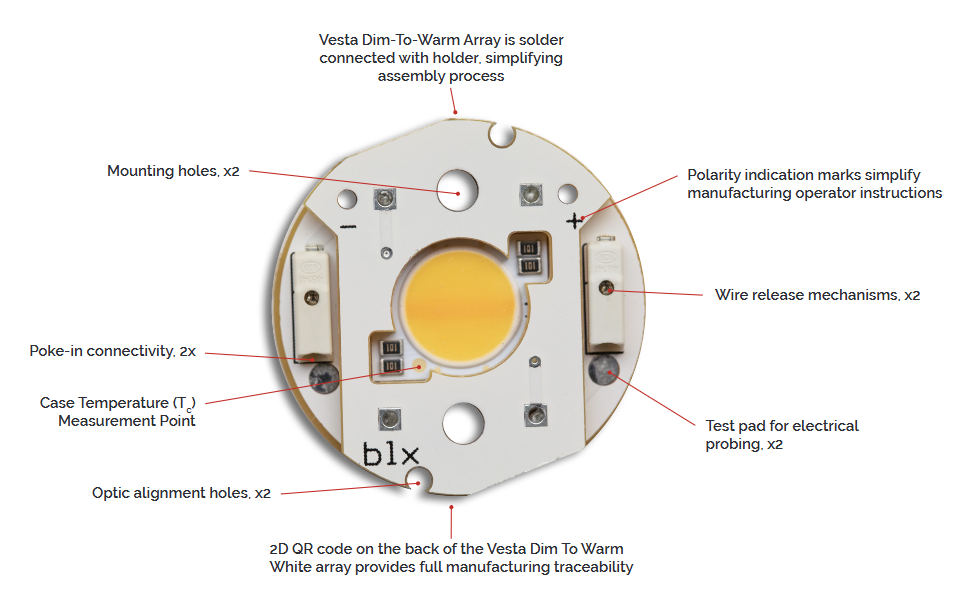

Массивы Bridgelux — это полностью спроектированные устройства, обеспечивающие стабильные тепловые и оптические характеристики на специальной механической платформе. Массивы включают в себя несколько функций, упрощающих интеграцию и сборку конструкции.



product-971-607



Семейство продуктов

Продукт

Номер детали

Номер документа

Генерал

Размер ЛЕС (мм)

Диапазон ЦКТ (К)

ЦНИИ

Тип. ПОТОК (лм) наивысший CCT

Ток (мА)

Напряжение (В)

Мощность (Вт)

Эффективность (лм/Вт)

Размер подложки (мм)
BXRV Веста DW Vesta SE Тускло-тепло 9 мм БХРВ-DR-1827G-1000-G13-S2 ДС371 1 ⌀9.1 1800-2700 90 415 250 17 4.3 98 ⌀30.8
BXRV Веста DW Vesta SE Тускло-тепло 9 мм BXRV-DR-1827G-1000-A13-S2 ДС371 1 ⌀9.1 1800-2700 90 581 350 17 6 98 ⌀30.8
BXRV Веста DW Vesta SE Тускло-тепло 9 мм BXRV-DR-1827G-1000-B13-S2 ДС371 1 ⌀9.1 1800-2700 90 1156 350 33.8 11.8 98 ⌀30.8
BXRV Веста DW Vesta SE Тускло-тепло 9 мм BXRV-DR-1827H-1000-G13-S2 ДС371 1 ⌀9.1 1800-2700 95 367 250 17 4.3 86 ⌀30.8
BXRV Веста DW Vesta SE Тускло-тепло 9 мм BXRV-DR-1827H-1000-A13-S2 ДС371 1 ⌀9.1 1800-2700 95 513 350 17 6 86 ⌀30.8
BXRV Веста DW Vesta SE Тускло-тепло 9 мм BXRV-DR-1827H-1000-B13-S2 ДС371 1 ⌀9.1 1800-2700 95 1020 350 33.8 11.8 86 ⌀30.8
BXRV Веста DW Vesta SE Тускло-тепло 9 мм БХРВ-DR-1830G-1000-G13-S2 ДС371 1 ⌀9.1 1800-3000 90 438 250 17 4.3 103 ⌀30.8
BXRV Веста DW Vesta SE Тускло-тепло 9 мм BXRV-DR-1830G-1000-A13-S2 ДС371 1 ⌀9.1 1800-3000 90 613 350 17 6 103 ⌀30.8
BXRV Веста DW Vesta SE Тускло-тепло 9 мм BXRV-DR-1830G-1000-B13-S2 ДС371 1 ⌀9.1 1800-3000 90 1218 350 33.8 11.8 103 ⌀30.8
BXRV Веста DW Vesta SE Тускло-тепло 9 мм BXRV-DR-1830H-1000-G13-S2 ДС371 1 ⌀9.1 1800-3000 95 385 250 17 4.3 91 ⌀30.8
BXRV Веста DW Vesta SE Тускло-тепло 9 мм BXRV-DR-1830H-1000-A13-S2 ДС371 1 ⌀9.1 1800-3000 95 539 350 17 6 91 ⌀30.8
BXRV Веста DW Vesta SE Тускло-тепло 9 мм BXRV-DR-1830H-1000-B13-S2 ДС371 1 ⌀9.1 1800-3000 95 1072 350 33.8 11.8 91 ⌀30.8



Стол 1: Руководство по выбору, данные измерений

Номер детали

Номинальный

ЦКТ1

(K)

Минимум

ЦНИИ 2

Водить машину

Текущий

(мА)

Типичный Vf

Tc=25 градус

(V)

Типичный

Власть

Tc=25 градус

(W)

Типичный

Импульсный

Поток 3, 4, 5

Tc=25 градус

(лм)

Типичный

Эффективность

Tc=25 градус

(лм/W)

Минимум

Импульсный

Поток 6, 7

Tc=25 градус

(лм)

Типичный

Поток постоянного тока 7, 8

Tc=85 градус

(лм)

BXRV-DR-1827G-1000-G-

13-S2

2700

90

250

17

4.3

415

98

374

374

1800

90

14

11.2

0.2

12

79

11

11

BXRV-DR-1827G-1000-A-

13-S2

2700

90

350

17

6.0

581

98

523

523

1800

90

14

11.2

0.2

12

79

11

11

BXRV-DR-1827G-1000-B-

13-S2

2700

90

350

33.8

11.8

1156

98

1040

1040

1800

90

14

26.9

0.4

29

77

26

26

BXRV-DR-1827H-1000-G-

13-S2

2700

95

250

17

4.3

367

86

330

330

1800

93

14

11.2

0.2

10

62

9

9

BXRV-DR-1827H-1000-A-

13-S2

2700

95

350

17

6.0

513

86

462

462

1800

93

14

11.2

0.2

10

62

9

9

BXRV-DR-1827H-1000-B-

13-S2

2700

95

350

33.8

11.8

1020

86

918

918

1800

93

14

26.9

0.4

24

63

21

21

BXRV-DR-1830G-1000-G-

13-S2

3000

90

250

17

4.3

438

103

394

394

1800

90

14

11.2

0.2

14

90

13

13

BXRV-DR-1830G-1000-A-

13-S2

3000

90

350

17

6.0

613

103

551

551

1800

90

14

11.2

0.2

14

90

13

13

BXRV-DR-1830G-1000-B-

13-S2

3000

90

350

33.8

11.8

1218

103

1096

1096

1800

90

14

26.9

0.4

34

91

31

31

BXRV-DR-1830H-1000-G-

13-S2

3000

95

250

17

4.3

385

91

347

347

1800

93

14

11.2

0.2

11

73

10

10

BXRV-DR-1830H-1000-A-

13-S2

3000

95

350

17

6.0

539

91

485

485

1800

93

14

11.2

0.2

11

73

10

10

BXRV-DR-1830H-1000-B-

13-S2

3000

95

350

33.8

11.8

1072

91

965

965

1800

93

14

26.9

0.4

27

72

25

25



Стол 2: Таблица продуктов, зарегистрированных в Европейском реестре продуктов по энергетической маркировке (EPREL)



Номер детали

ЦКТ

(K)

ЦНИИ

Дядя-

арендовать 3

(мА)

Вольт-

возраст 3

(V)

Полезный

Поток 2

полезный

Тс=85С

(лм)

Власть

(W)

Эффективность

(лм/W)

Энергия

Эффективность

Сорт 4

Реджис-

терапия

Нет



13-S2

2700

90

300

16.7

372

5.0

74

G

876466

BXRV-DR-1827G-1000-A-

13-S2

2700

90

420

16.9

521

7.1

73

G

876462

BXRV-DR-1827G-1000-B-

13-S2

2700

90

280

31.9

733

9.0

81

G

876464

BXRV-DR-1827H-1000-G-

13-S2

2700

95

300

16.7

329

5.0

65

G

876480

BXRV-DR-1827H-1000-A-

13-S2

2700

95

380

16.6

424

6.3

66

G

876476

BXRV-DR-1827H-1000-B-

13-S2

2700

95

200

30.9

475

6.2

76

G

876478

BXRV-DR-1830G-1000-G-

13-S2

3000

90

300

16.7

392

5.0

78

G

876497

BXRV-DR-1830G-1000-A-

13-S2

3000

90

420

16.9

549

7.1

77

G

876493

BXRV-DR-1830G-1000-B-

13-S2

3000

90

360

32.9

961

11.9

81

G

876495

BXRV-DR-1830H-1000-G-

13-S2

3000

95

300

16.7

345

5.0

68

G

876511

BXRV-DR-1830H-1000-A-

13-S2

3000

95

420

16.9

483

7.1

68

G

876507

BXRV-DR-1830H-1000-B-

13-S2

3000

95

230

31.3

568

7.2

78

G

876509



Стол 3: Электрические характеристики

Номер детали

Водить машину

Текущий

(мА)

Вперед Напряжение

Импульсный, Tc = 25.C 1, 2, 3, 7

Типичный

Коэффициент

Форварда

Напряжение

∆Vf/∆Tc

(мВ/°С)

Типичный

Термальный

Сопротивление

Перекресток с

Случай4, 5

(ºC/W)

Выбор драйвера

Напряжения6

Минимум

(V)

Типичный

(V)

Максимум

(V)

Vf Мин. Горячий

Tc = 105ºC

(V)

Vf Макс. Холодный

Tc = -40ºC

(V)

BXRV-DR-18xxx-1000-G-

13-S2

250

15.5

17.0

18.5

-6.1

1.38

15.0

18.9

300

15.6

17.1

18.6

-6.1

1.43

15.1

19.0

BXRV-DR-18xxx-1000-A-

13-S2

350

15.5

17.0

18.5

-6.1

0.89

15.0

18.9

420

15.8

17.3

18.8

-6.1

0.92

15.3

19.2

BXRV-DR-18xxx-1000-B-

13-S2

350

30.6

33.8

37.0

-12.1

0.41

29.6

37.8

420

31.2

34.4

37.6

-12.1

0.42

30.2

38.4



Стол 4: Максимальные рейтинги

Параметр

Максимальный рейтинг

Температура перехода светодиода (Tj)

125 градусов

Температура хранения

от -40°C до +105.°C

Температура рабочего корпуса1 (Tc)

105 градусов


БХРВ-DR-18xxx-1000-G-13-S2

БХРВ-DR-18xxx-1000-A-13-S2

БХРВ-DR-18xxx-1000-B-13-S2

Максимальный ток привода3

300 мА

420 мА

420 мА

Максимальный пиковый импульсный ток привода4

600мА

600мА

600мА

Максимальное обратное напряжение5

-30V

-30V

-60V



product-823-775

product-850-664

product-819-774
