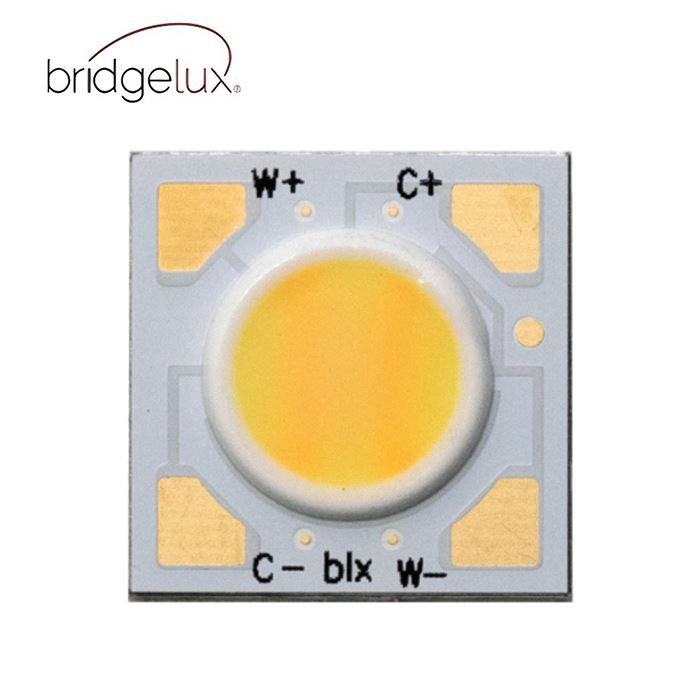

Серия Vesta®, настраиваемая белая матрица поколения 2 6 мм
Серия Bridgelux® Vesta®, настраиваемая белая матрица поколения 2 6 мм
Описание
Серия Bridgelux® Vesta®, настраиваемая белая матрица поколения 2 6 мм

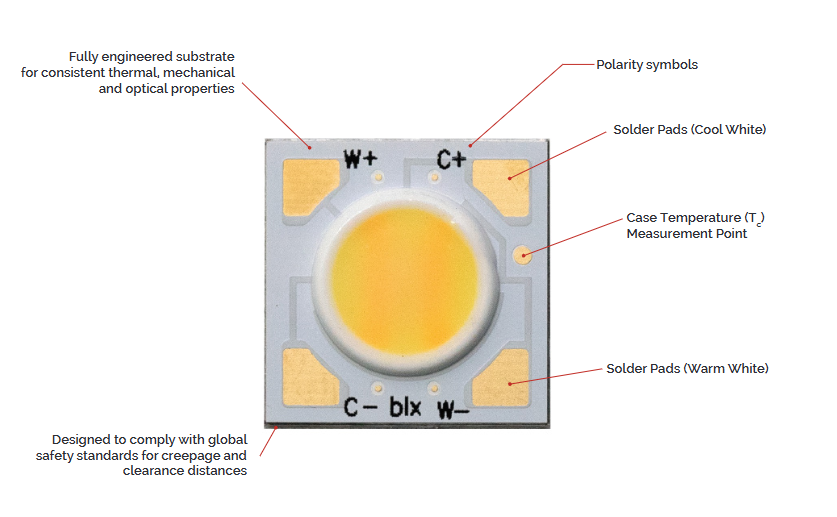

Массивы Bridgelux — это полностью спроектированные устройства, обеспечивающие стабильные тепловые и оптические характеристики на специальной механической платформе. Массивы включают в себя несколько функций, упрощающих интеграцию и сборку конструкции.
|
Семейство продуктов |
Продукт |
Номер детали |
Номер документа |
Размер ЛЕС (мм) |
Тип. Поток (лм) |
Если (мА) |
Вф (В) |
Мощность (Вт) |
Эффективность (лм/Вт) |
Размер подложки (мм) |
Диапазон ЦКТ (К) |
ЦНИИ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BXRV Веста TW | Веста Тюнэйбл Белый 6мм | BXRV-TR-2750G 06A0-B-2x | ДС349 | 6.8 | 610 | 150 | 38 | 5.7 | 110 | 12.5x12.5 | 2700-5000 | 93 |
| BXRV Веста TW | Веста Тюнэйбл Белый 6мм | BXRV-TR-2765G-06A0-B-2x | ДС349 | 6.8 | 615 | 150 | 38 | 5.7 | 111 | 12.5x12.5 | 2700-6500 | 93 |
| BXRV Веста TW | Веста Тюнэйбл Белый 6мм | BXRV-TR-1840G-06A0-B-2x | ДС349 | 6.8 | 580 | 150 | 38 | 5.7 | 105 | 12.5x12.5 | 1800-4000 | 93 |
Таблица 1:Руководство по выбору, данные измерений
|
Номер детали |
Номинальный ЦКТ 1 Tc=85 градус (K) |
Типичный ЦНИИ2 Tc=85 градус |
Номинальный Водить машину Текущий на канал (мА) |
Типичный Vf 3 Tc=25 градус (V) |
Типичный Власть Tc=25 градус (W) |
Типичный Импульсный Поток 3, 4, 5 Tc=25 градус (лм) |
Типичный Эффективность5 Tc=25 градус (лм/W) |
Минимум Импульсный Поток8 Tc=25 градус (лм) |
Типичный округ Колумбия Поток7, 8 Tc=85 градус (лм) |
|
BXRV-TR-2750G 06A0-B-23 |
2700 |
93 |
150 |
37 |
5.6 |
530 |
95 |
477 |
456 |
|
5000 |
92 |
150 |
37 |
5.6 |
610 |
110 |
549 |
519 |
|
|
BXRV-TR-2765G-06A0-B-23 |
2700 |
93 |
150 |
37 |
5.6 |
530 |
95 |
477 |
456 |
|
6500 |
92 |
150 |
37 |
5.6 |
615 |
111 |
554 |
523 |
|
|
BXRV-TR-1840G-06A0-B-2X |
1800 |
93 |
150 |
37 |
5.6 |
350 |
63 |
315 |
305 |
|
4000 |
92 |
150 |
37 |
5.6 |
580 |
105 |
522 |
499 |
Стол 2: Таблица продуктов, зарегистрированных в Европейском реестре продуктов по энергетической маркировке (EPREL)
|
|
ЦКТ (K) |
ЦНИИ |
Твой- арендовать 3 (мА) |
Вольт- возраст 3 (V) |
Полезный Поток2 полезный Tc=85 градус (лм) |
Власть (W) |
Эффективность (лм/W) |
Энергия Эффективность Сорт4 |
Реджис- терапия Нет |
|
|
|||||||||
|
BXRV-TR-2750G-06A0-B-23 |
5000 |
90 |
200 |
36.33 |
653 |
7 |
89 |
G |
876352 |
|
BXRV-TR-2765G-06A0-B-23 |
6500 |
90 |
200 |
36.33 |
659 |
7 |
90 |
G |
879088 |
|
BXRV-TR-1840G-06A0-B-23 |
4000 |
90 |
180 |
35.79 |
576 |
6 |
89 |
G |
890639 |
Часть Число
Таблица 3:Электрические характеристики
|
Номер детали |
ЦКТ |
Номинальный Водить машину Текущий (мА) |
Вперед Напряжение Импульсный, T = 25 C (V) 1, 2, 3, 7 |
Типичный Температура Коэффициент Форварда Напряжение4 ∆Vf/∆Tc (мВ/градус) |
Типичный Термальный Сопротивление Перекресток с Случай5 Rj-c (градус/Вт) |
Выбор драйвера Напряжения6 (V) |
|||
|
Минимум |
Типичный |
Максимум |
|||||||
|
Vf Мин. Горячий Tc = 105 градусов (V) |
Vf Макс. Холодный T = -40 градусов (V) |
||||||||
|
BXRV-TR-xxxxG- 06A0-B-2X |
1800/2700 |
150 |
34.8 |
37.0 |
39.2 |
-10.6 |
2.1 |
33.9 |
39.9 |
|
4000K/5000/6500K |
150 |
34.8 |
37.0 |
39.2 |
-11.1 |
33.9 |
39.9 |
||
Таблица 4: Максимальные рейтинги
|
Параметр |
Максимальный рейтинг |
|
|
Температура перехода светодиода (Tj) |
125 градусов |
|
|
Температура хранения |
от -40 градусов до +105 градусов |
|
|
Температура рабочего корпуса1 (Tc) |
105 градусов |
|
|
Температура пайки2 |
350 градусов или ниже в течение максимум 6 секунд. |
|
|
Максимальный комбинированный ток привода4 |
200 мА |
|
|
Канал 1 1800K/2700K |
Канал 2 4000K/5000K/6500K |
|
|
Максимальный ток привода на канал3,4 |
200 мА |
200 мА |
|
Максимальный пиковый импульсный ток возбуждения на канал5 |
240 мА |
240 мА |
|
Максимальная общая мощность |
7.4W |
|
