Описание

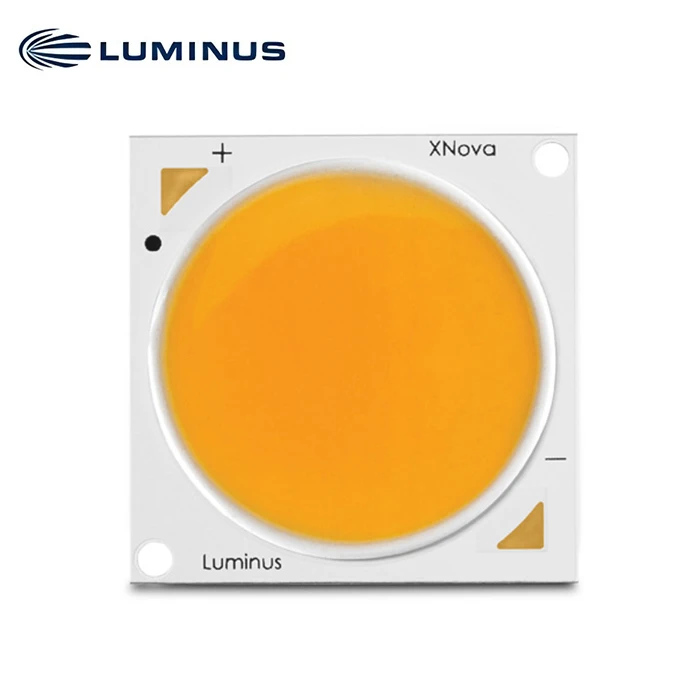

CXM-22 COB Массив Белый светодиод
Серия светодиодов Luminus Chip-on-Board (COB) представляет собой комплексное осветительное решение, предназначенное для высокоэффективного освещения. Выбор охватывает широкий диапазон люмен от менее 400 лм до более 10 000 лм, все основные цветовые температуры и может обеспечить цветопередачу выше 97 при 2700K и 3000K и R9, равном 95. Эти достижения позволяют инженерам по освещению и дизайнерам разрабатывать осветительные решения с максимальной эффективностью, яркостью и общим качеством.
Функции
• Типичный высокий световой поток и эффективность
• Более 6000 лм, 130 ЛВт при 3000K, 25°C
• Более 6500 лм, 142 LPW при 5000K, 25°C
• Диапазон CCT 2700К, 3000К, 3500К, 4000К, 5000К и 6500К
• 80 или 90 CRI мин. до 95 мин. в теплом белом цвете
• Трехэтапная и двухэтапная точность объединения цветов по эллипсу МакАдама.
• Превосходная однородность оптического излучения и постоянство цвета под углом.
• Исключительная долговременная стабильность цвета.
• Превосходная теплопроводность для равномерного распределения тепла.
• Экологичность: соответствует требованиям RoHS и REACh.
Приложения
• Архитектура и специальность
• Уличное освещение
• Парковка и освещение территории
• Освещение туннелей
Цвет Температура, CRI и R9 Ценности
|
Цвет Температура |
ХХ Ценить |
ЦНИИ |
R9 |
|
4000K, 5000K, 6500K |
70 |
>70 |
- |
|
2700K, 3000K, 3500K, 4000K, 5000K, 6500K |
80 |
>80 |
>0 |
|
2700K, 3000K, 3500K, 4000K |
90 |
>90 |
>50 |
|
2700K, 3000K |
95 |
>95 |
>85 |
КХМ-22 Часть Числа (Типичный Поток)
В следующих таблицах описаны продукты с типичным и минимальным потоком, измеренным при токе 1280 мА и указанным при Tj=85°C. Значения при 25°C рассчитаны и показаны только для справки. Luminus может выбрать поставку меньшего набора цветности в заказе на больший.
|
Выход Поток (лм) |
Ссылка |
Цвет Рендеринг Индекс |
Заказ детали Число |
|||
|
ЦКТ |
Введите. (85ºC) |
Мин. (85ºC) |
Введите. (рассчитанный) (25ºC) |
ЦНИИ (мин.) |
3-шаг МакАдам Эллипс |
2-шаг МакАдам Эллипс |
|
2700K |
5,110 |
4,855 |
5,620 |
80 |
CXM-22-27-80-36-AC00-F2-3 |
CXM-22-27-80-36-AC00-F2-2 |
|
3,990 |
3,790 |
4,390 |
90 |
CXM-22-27-90-36-AC00-F2-3 |
CXM-22-27-90-36-AC00-F2-2 |
|
|
3,755 |
3,565 |
4,130 |
95 |
CXM-22-27-95-36-AC00-F2-3 |
CXM-22-27-95-36-AC00-F2-2 |
|
|
3000K |
5,400 |
5,130 |
5,940 |
80 |
CXM-22-30-80-36-AC00-F2-3 |
CXM-22-30-80-36-AC00-F2-2 |
|
4,590 |
4,360 |
5,050 |
90 |
CXM-22-30-90-36-AC00-F2-3 |
CXM-22-30-90-36-AC00-F2-2 |
|
|
4,240 |
4,025 |
4,665 |
95 |
CXM-22-30-95-36-AC00-F2-3 |
CXM-22-30-95-36-AC00-F2-2 |
|
|
3500K |
5,580 |
5,300 |
6,140 |
80 |
CXM-22-35-80-36-AC00-F2-3 |
CXM-22-35-80-36-AC00-F2-2 |
|
4,805 |
4,565 |
5,285 |
90 |
CXM-22-35-90-36-AC00-F2-3 |
CXM-22-35-90-36-AC00-F2-2 |
|
|
4000K |
6,060 |
5,757 |
6,665 |
70 |
CXM-22-40-70-36-AC00-F2-3 |
CXM-22-40-70-36-AC00-F2-2 |
|
5,770 |
5,480 |
6,345 |
80 |
CXM-22-40-80-36-AC00-F2-3 |
CXM-22-40-80-36-AC00-F2-2 |
|
|
4,970 |
4,720 |
5,465 |
90 |
CXM-22-40-90-36-AC00-F2-3 |
CXM-22-40-90-36-AC00-F2-2 |
|
|
Выход Поток (лм) |
Ссылка |
Цвет Рендеринг Индекс |
Часть Число |
|||
|
ЦКТ |
Введите. (85ºC) |
Мин. (85ºC) |
Введите. (рассчитанный) (25ºC) |
ЦНИИ (мин.) |
5-шаг МакАдам Эллипс |
3-шаг МакАдам Эллипс |
|
5000K |
6,205 |
5,895 |
6,825 |
70 |
CXM-22-50-70-36-AC00-F2-5 |
CXM-22-50-70-36-AC00-F2-3 |
|
5,905 |
5,610 |
6,495 |
80 |
CXM-22-50-80-36-AC00-F2-5 |
CXM-22-50-80-36-AC00-F2-3 |
|
|
6500K |
6,180 |
5,870 |
6,800 |
70 |
CXM-22-65-70-36-AC00-F2-5 |
CXM-22-65-70-36-AC00-F2-3 |
|
5,885 |
5,590 |
6,475 |
80 |
CXM-22-65-80-36-AC00-F2-5 |
CXM-22-65-80-36-AC00-F2-3 |
|
СХМ-22 Операционная Характерристика1
Оптические и электрические характеристики
|
Параметр |
Символ |
Минимум |
Типичный |
Максимум |
Единица |
|
Прямой ток2 |
Если |
1,280 |
2,560 |
мА |
|
|
Прямое напряжение3 |
Вф |
33.5 |
35 |
37.5 |
V |
|
Власть |
45 |
90 |
W |
||
|
Температура рабочего корпуса4 |
T c |
105 |
ºC |
||
|
Диаметр светоизлучающей поверхности |
ЛЕС |
22 |
мм |
||
|
Термическое сопротивление (соединение-к-корпусу) |
Θjc |
0.37 |
ºC/W |
||
|
Температура соединения |
Тиджей |
140 |
ºC |
||
|
Угол обзора |
120 |
Степень |
